在大型工业装置与基础设施项目中，一个重达数吨乃至数十吨的大口径闸阀，其安装质量直接决定了未来数十年的运行可靠性与维护成本。错误的吊装可能导致阀门变形或坠落，而对中偏差则会引起阀杆卡涩、密封泄漏和管道应力异常。与小型阀门不同，大口径闸阀的安装是一项需要精密策划与专业执行的重型设备系统工程。本文将由浙江言成阀门有限公司工程师系统解析从吊装到对中的核心技巧与安全要点。
首先必须明确，大口径闸阀的安装绝非简单的“就位-紧固”，其特殊性在于：
巨大的质量与尺寸：DN800以上的闸阀单体重量可达数吨，属于超重、超限设备，需专业吊装方案。
结构刚性相对脆弱：尽管阀体厚重，但其中腔和法兰颈部是结构相对薄弱的区域，不当的吊装力或支撑可能导致其发生永久性变形，破坏密封面的同轴度。
对管道应力的敏感性：阀门要求管道自然对中。强制拉拢连接会使阀体承受巨大外部应力，导致闸板卡死、操作扭矩剧增，并大幅缩短填料和密封面寿命。
一次性成功的高成本：一旦安装就位并完成焊接或紧固，再次调整或拆卸的代价极其高昂。
因此，成功的安装始于充分的前期准备、正确的作业流程和严谨的质量控制。
吊装是安装的第一步，也是风险最高的一步。
研读资料：仔细阅读制造商提供的《安装维护手册》，重点关注吊耳位置、重量重心标识、严禁吊装部位。
专用吊具：
首选：使用制造商随阀提供的专用吊装支架或吊梁。这是最安全、最保护阀门的方式。
通用方案：如无专用工具，必须使用足够安全工作负荷的编织吊装带（扁平带），严禁使用钢丝绳或链条直接接触阀体法兰或加工面，以防打滑和划伤。
吊点选择：
理想吊点：阀体上专门设计的吊耳或吊孔。
备用方案：若无吊耳，吊带应缠绕在阀体中部最厚实的部位，并确保阀门在空中的姿态接近其工作姿态（通常阀杆垂直向上），避免阀盖或法兰承受主要弯矩。
| 关键步骤 | 正确操作 | 严禁行为与风险 |
|---|---|---|
| 试吊与平衡 | 缓慢起吊离地10-20厘米，检查阀门是否水平、吊具是否牢靠、重心是否稳定。调整吊带位置直至阀门平稳。 | 直接快速起吊。阀门倾斜、旋转会导致撞击、吊带滑脱，甚至坠落。 |
| 移动路径规划 | 清理路径，确保阀门移动轨迹上无障碍物和人员。由专人指挥，动作缓慢平稳。 | 在阀门下方站人或穿越。一旦坠落，后果不堪设想。 |
| 就位姿态控制 | 使阀门法兰面与管道法兰面基本平行，且中心高度略高于管道中心，便于后续微调对中。 | 强行将阀门“砸”或“撞”向管道法兰。这会严重损伤法兰密封面。 |
| 临时放置 | 若需临时放置，必须用方木或专用支架平稳支撑阀体下部，严禁仅靠管道承重或侧放、倒放。 | 直接将阀门法兰挂在管道上或随意放置于地面。这会使阀门受力并可能污染接口。 |
对中是确保阀门不受异常应力的关键，其精度要求远高于普通管道。
目标：使阀门法兰与管道法兰达到 “平行、同心、零应力” 的自然贴合状态。
标准：两片法兰之间的平行度偏差和同轴度偏差通常应控制在 0.5-1.0毫米 以内，具体需参照项目规范。紧固螺栓时应能用手轻松穿入所有螺栓孔。
初步粗调：
使用撬棍或液压顶升工具在阀体底部进行微调，调整阀门高度和左右位置。
用法兰间隙尺或平整的钢板尺，检查上下、左右四个点的法兰间隙，初步调整平行度。
精密细调（关键步骤）：
工具：使用 “定位螺栓”或“导向杆” 。将2-4根螺栓（直径略小于螺栓孔）对称地插入法兰孔，作为精密导向。
方法：缓慢降下阀门，让导向杆引导阀门法兰精确套入。此时再微调，直至所有螺栓孔对齐，且阀门自重完全由管道法兰承载，无异常间隙。
最终检查：
用手电筒照射，检查两片法兰密封面之间是否整圈间隙均匀。
用手尝试穿入所有螺栓，确认无任何卡阻。
法兰连接：
安装垫片：清洁密封面，将垫片（如缠绕垫）准确居中放置。

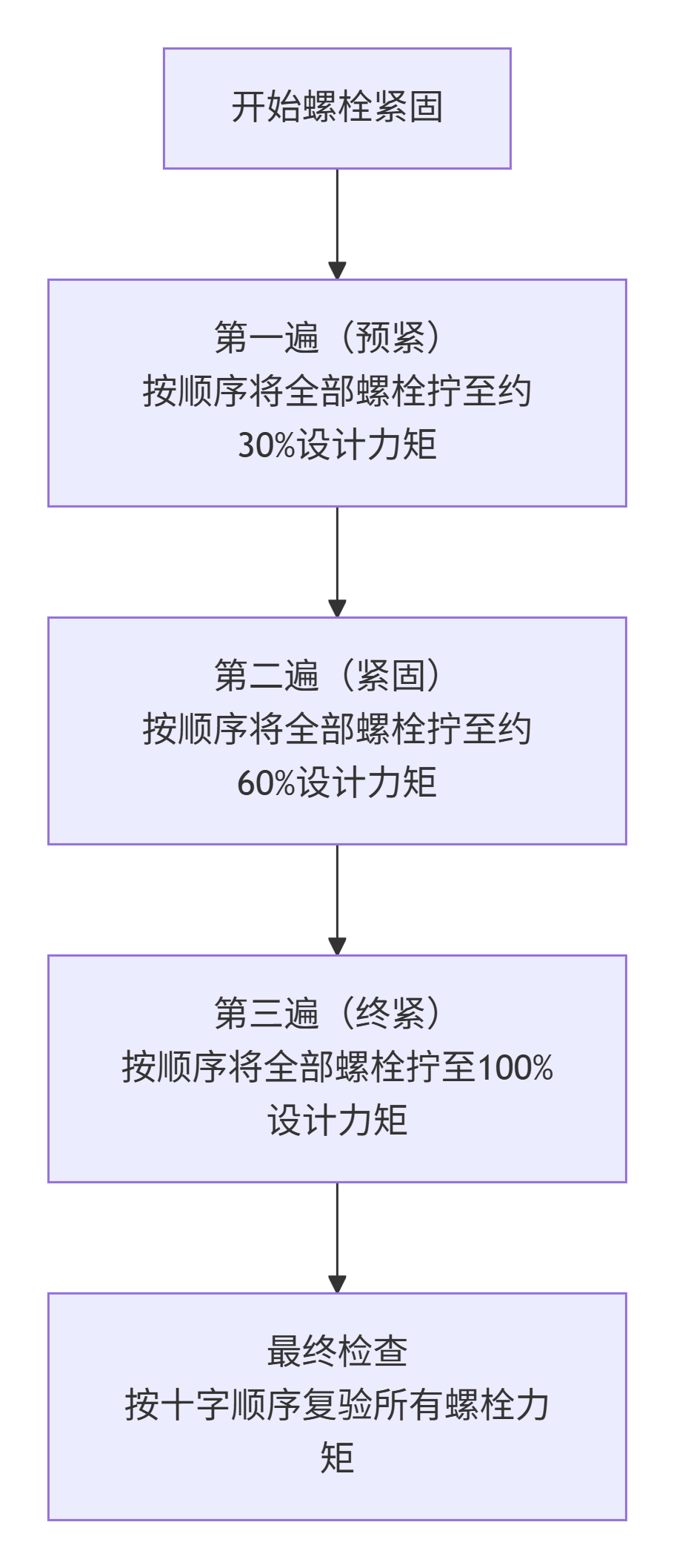

螺栓紧固：必须使用力矩扳手，并严格按照 “十字对称、多遍拧紧” 的顺序（如下图所示），分3-4次逐步增至设计力矩。这能确保垫片受力均匀，密封可靠。
对焊连接（更高要求）：
对中要求更严，需保证坡口间隙均匀。
由合格焊工采用小线能量、对称分段焊工艺，以最大限度减少焊接热输入对阀体造成的变形应力。
安装就位并非终点，后续步骤同样重要。
移除吊具与设置最终支撑：
确认所有螺栓紧固完毕后，方可完全松开并移除吊装设备。
根据设计图纸，立即安装独立的永久性管道支架或支撑墩。该支撑必须能承担阀门重量及流体推力，确保管道应力不传递至阀体。这是防止阀门变形和泄漏的长久保障。
安装后必做验证：
手动操作测试：在系统未加压前，手动或点动执行机构，进行数次全开-全关操作。感受并记录操作扭矩是否平稳、有无异常卡点。这是检验对中质量最直接的“试金石”。
连接处标记检查：在法兰螺栓和螺母上做同心标记线。在系统升温加压后（热紧后）或运行一段时间后，检查标记线是否错位，可判断螺栓是否因应力松弛而发生蠕变。
必须规避的典型错误：
错误：用阀门作为管道调整的受力点，强行拉拢管道。
后果：阀体长期承受拉/压应力，导致闸板单侧磨损、阀杆弯曲、填料泄漏加速。
错误：未设置独立支撑，或支撑不实。
后果：阀门随管道热位移而下沉或偏移，同样产生有害应力。
错误：使用气动扳手一次性粗暴拧紧螺栓。
后果：垫片压溃不均或法兰变形，为泄漏埋下隐患。
一个大口径闸阀的卓越性能，30%取决于制造，70%取决于安装。精湛的吊装与对中技巧，是将阀门从“优质产品”转化为“可靠资产”的至关重要的桥梁。
这个过程完美诠释了严谨的工业精神：以科学的方案取代经验，以精密的工具取代蛮力，以系统的验证取代主观判断。投资于专业、规范的安装过程，所避免的是一次泄漏事故、一次非计划停机，以及未来高昂的维修代价。最终，当这个庞大的钢铁构件在管道上安静、顺滑地履行职责时，便是对安装团队专业技艺的最佳证明。
